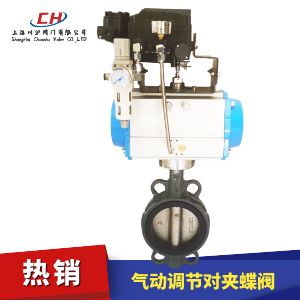

氣動對夾調節蝶閥是由氣動執行器和對夾蝶閥組成，安裝對應的閥門附件可以用來切斷和調節的場合使用，例如：配電磁閥換向閥、限位開關等用在開關和切斷的場合，配閥門定位器，給出模擬量控制信號4-20mA，可以控制閥門開度大小，來實現調節管道壓力、流量、溫度的大小。
附件選型
氣動對夾調節蝶閥默認配AT型雙作用氣動執行機構（選配單作用氣動執行機構），可配電磁閥換向閥（AC220、DC24V、防爆型）、限位開關（閥位反饋、防爆型）、空氣過濾減壓閥（氣源三聯件）
| 公稱通徑 mm | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 公稱壓力 MPa | 0.6、1.0、1.6、2.5 | |||||||||||||||||
| 連接方式 | 對夾式 | |||||||||||||||||
| 動作范圍 | 0～90° | |||||||||||||||||
| 密封形式 | 金屬密封 | |||||||||||||||||
| 執行器型號 | GT、AT、AW系列單雙作用氣動執行器 | |||||||||||||||||
| 供氣壓力 | 0.4～0.7MPa | |||||||||||||||||
| 氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" | |||||||||||||||||
| 環境溫度 | -30～+70℃ | |||||||||||||||||
| 作用形式 | 單作用執行機構、雙作用執行機構 | |||||||||||||||||
| 可配附件 | 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 | |||||||||||||||||
 |

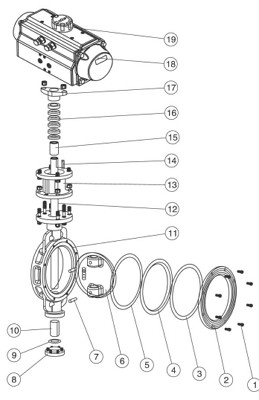

序號 No． |
零件名稱 Nameofparts |
材質Material | ||
| C | P | R | |||
| 1 | 內六角螺釘 InnerHexagonScrew |
lCr18Ni9Ti | lCr18Ni9Ti | lCr18Ni12M02T | |
| 2 | 閥蓋 Bonnet |
WCB | lCr18Ni9Ti | ZGICr18Ni12M02Ti | |
| 3 | 墊片 Gasket |
lCr18Ni9Ti | lCr18Ni9Ti | lCr18Ni12M02T | |
| 4 | 閥座 Seat |
不銹鋼+柔性石墨、PTFE StainlessSteel + Graphite、PTFE |
|||
| 5 | 墊片 Gasket |
1Cr18Ni9Ti | lCr18Ni9Ti | lCr18Ni12M02T | |
| 6 | 蝶板 ButterflyPlate |
WCB | ZGICr18Ni9Ti | ZGICr18Ni12M02Ti | |
| 7 | 圓柱銷 StraightPin |
45 | lCr18Ni9Ti | 1Cr18Ni12M02T | |
| 8 | 下蓋 BottomCover |
WCB | ZGICr18Ni9Ti | ZGICr18Ni12M02Ti | |
| 9 | 墊片 Gasket |
不銹鋼+柔性石墨、PTFE StainlessSteel + Graphite、PTFE |
|||
| 10 | 襯套 Bushing |
PTFE復合軸承 PTFECompositeBearings |
|||
| 11 | 閥體 Body |
WCB | ZGICr18Ni9Ti | ZGICr18Ni12M02T | |
| 12 |
閥桿 Stem |
lCr13 | lCr18Ni9Ti | lCr18Ni12M02Ti | |
| 13 | 支架 Yoke |
WCB | WCB | WCB | |
| 14 | 鏈 Key |
45 | 45 | 45 | |
| 15 | 襯套 Bushing |
PTFE復合軸承 PTFECompositeBearings |
|||
| 16 | 填料 Packing |
柔性石墨、PTFE Graphite、PTFE |
|||
| 17 | 壓蓋 Gland |
WCB | ZGICr18Ni9Ti | ZGICr18Ni12M02T | |
| 18 | 氣動執行器 PneumaticActuator |
AT系列、AW 系列ATSeries.AWSeries | |||
| 19 | 位置指示器 LocationIndicator |
塑料Plastic | |||
| 設計依據 | GB標準 | |
|---|---|---|
| 設計標準 | GB/12238 | |
| 結構長度 | 法蘭 連接 | GB/12221 |
| 連接法蘭尺寸 | GB/9113、JB/T79 | |
| 試驗和檢驗 | JB/T9002 | |

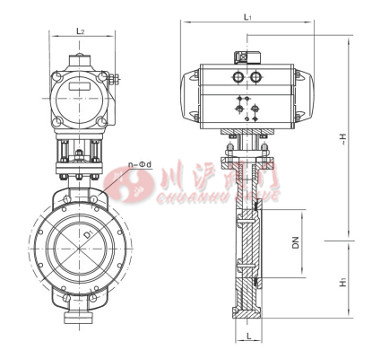

| 公稱通徑 Nominal | 外形尺寸Outline Size | 連接尺寸 Connecting Size | 執行器型號 | |||||
| diameter DN |
L | L1 | L2 | -H | H1 | D1 | n-d | Actuator Model |
| 50 | 43 | 159/211 | 83/95 | 277/205 | 65 | 125 | 4-18 | AT063D/AT075S |
| 65 | 46 | 211/248 | 95/107 | 287/315 | 75 | 145 | 4-18 | AT075D/AT088S |
| 80 | 46 | 248/269 | 107/123 | 365/375 | 85 | 160 | 8-18 | AT088D/AT100S |
| 100 | 52 | 269/315 | 123/141 | 420/436 | 130 | 180 | 8-18 | AT100D/AT115S |
| 125 | 56 | 315/345 | 141/152 | 436/462 | 175 | 210 | 8-18 | AT115D/AT125S |
| 150 | 56 | 345/409 | 152/172 | 466/543 | 190 | 240 | 8-22 | AT125D/AT145S |
| 200 | 60 | 409/438 | 172/187 | 593/665 | 215 | 295 | 12-22 | AT145D/AT160S |
| 250 | 68 | 438/559 | 187/215 | 682/752 | 265 | 355 | 12-26 | AT160D/AT190S |
| 300 | 78 | 550/600 | 215/240 | 725/772 | 305 | 410 | 12-26 | AT190D/AT210S |
| 350 | 78 | 600/633 | 240/262 | 832/880 | 340 | 470 | 16-26 | AT210D/AT240S |
| 400 | 102 | 633/730 | 262/330 | 862/968 | 360 | 525 | 16-30 | AT240D/AT270S |
| 450 | 114 | 633 | 262 | 945/1005 | 400 | 585 | 20-30 | AT240D/AW25S |
| 500 | 127 | 730 | 300 | 1058/1060 | 430 | 650 | 20-33 | AT270D/AW25S |
| 600 | 154 | 1320/1970 | 440/480 | 1108/1195 | 190 | 770 | 20-36 | AW25/AW28S |
| 700 | 165 | 1430/2700 | 480/560 | 1170/1255 | 555 | 840 | 24-36 | AW28/AW35S |
| 800 | 190 | 1430/2700 | 480/560 | 1325/1365 | 620 | 950 | 24-39 | AW28/AW35S |
