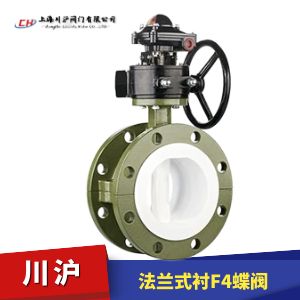

法蘭式襯F4蝶閥 零部件參數

序號 No	零件名稱 Part Name	精鑄球墨鑄鐵 Precision casting ductie iron	碳鋼Carbon Steel	不銹鋼Stainless Steel
		QT	C	P	R	PL	RL
1	上、下閥體 Upper and lower valve body	QT400	WCB	CF 8	CF 8M	CF 3	CF 3M
2	蝶板Butterfiy plate	WCB	WCB	CF 8	CF 8M	CF 3	CF 3M
3	閥軸Valve shaft	1Cr13、40Cr ????2Cr13、40Cr ????1Cr18Ni9Ti、40Cr ????1Cr18N12Ti、40Cr00Cr18Ni10、40Cr00Cr17Ni14M02、40Cr
4	襯里層/閥座 lining layer/valve seat	PTFE(F4)、FEP(F45)PFA(可溶SolubleF4)、PO(聚烯烴Polyolefin)
5	O型圈O-rings	FEP+FPM(氟橡膠外包Fluorine rubber outsourcing F46)
6	彈性條(墊)Elastic mat	Si(硅橡膠Silicone rubber)
7	調節墊Adjust the pad	0Cr18Ni9	0Cr18Ni9	1Cr18Ni9Ti	1Cr18Ni12M02Ti	00Cr18Ni10	00Cr18Ni14Mo2
8	螺栓Bolt	35	35	1Cr17Ni2	1Cr17Ni2	1Cr18Ni9Ti	1Cr18Ni9Ti
9	螺母Not	45	45	0Cr19Ni9	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9
10	手柄Hand Shank	A3、Z

法蘭式襯F4蝶閥 防腐襯里材料介紹

(1)聚四氟乙烯PTFE(F4)

適用介質：任何有機溶劑或試劑=稀或濃無機酸、堿、醇、酮、芳烴、氯化烴等。工作溫度：≤200℃。
特點：PTFE耐高溫性能好，可在-250℃-260℃溫度內長期使用耐磨性能好，靜摩擦系數是塑料中最小的，自潤滑性能優良；電絕緣性能優異，并且不受工作環境、溫度和頻率的影響，具有良好的耐電弧性，耐化學腐蝕性優良，除在高溫、高壓下氟元素和熔觸狀態的堿金屬對它有侵蝕作用，某些鹵化胺或芳香烴使其有輕微的膨脹外，其它諸如強酸、強堿、強氧化劑、油脂、酮、醚、醉等即使在高溫下也對它不起作用。

(2)聚全氟乙丙烯FEP(F46)

適用介質：任何有機溶劑或試劑、稀或轟無機酸、堿、酮、芳烴、氯化烴等。工作溫度≤200℃。
特點：力學、電性能和化學穩定性基本與F4相同，但突出優點是沖擊韌性高。即使帶缺口試樣也沖不斷，有極好的耐侯和輻射性，易于成型加工，是為了克服聚四氟乙烯成型加工困難而發展的一中含氟樹脂，除使用溫度低于F4外，其它都保持了聚四氟乙烯的優良性能。

(3)可溶性聚四氟乙烯(PFA)

適用介質：強酸、強堿、強氟化劑、有機溶劑等。工作溫度≤180℃。特點：類似F46的一中新型含氟樹脂，是為了克服聚四氟乙烯加工成型困難而發展的一個新品種，完全保持了聚四氟乙烯的優良性能，良好的機械、點絕緣性能，突出耐熱性和低摩擦性能、難燃、低煙、耐大氣性好。最大的優點是容易成型加工。

(4)聚三氟乙烯PCTFE(F3)

適用介質：各種有溶劑、無機腐蝕液(氧化劑酸類),工作溫度≤120℃。特點：耐熱性、電性能化學穩定性僅次于F4,機械強度、抗蠕性能、硬度比F4好。

(5)聚二氟乙烯PCTFE(F2)

適用介質：各耐大多數化學介質和溶劑。工作溫度≤120℃。
特點：拉伸強度和壓縮強度比F4好，耐磨損和冷流性好；耐候、耐輻射和抗老化等，而最大特點是粘結力大，韌性好，易成型。

(6)增強性聚丙烯(FRPP)

適用介質：無機鹽類的水溶液、無機酸類、堿類的稀或濃溶液。工作溫度≤120℃特點：是最輕的塑料之一，其屈服、拉伸和壓縮強度、硬度均優于低壓聚乙烯，有很突出的鋼性，耐熱性好，易成型。改性后沖擊性、流動性、彎曲彈性模數高。

(7)改性聚烯烴(PO)

適用介質：各種濃度的酸、堿鹽及某些有機溶劑。工作溫度≤110℃
特點：是目前世界上最理想的防腐蝕、防靜電、無毒害、強度高的優質材料，已廣泛旋轉成型的大型設備和閥門管道作內襯。廣泛應用于化工、冶金、食品、紡織等行業。

(8)超高分子量聚集乙烯(UHMW-PE)

適用介質：能耐腐蝕性介質(酸、堿、鹽，但氧化性酸除外)及有機溶劑。工作溫度：≤100℃。特點：具有突出耐磨性、低磨擦系數和自潤滑性；優良的耐應力開裂性、耐高溫蠕變性；優良的拉伸強度，極高的沖擊強度。具有卓越的化學穩定性；表面無吸附力，電絕緣性優良；無毒性等綜合能。

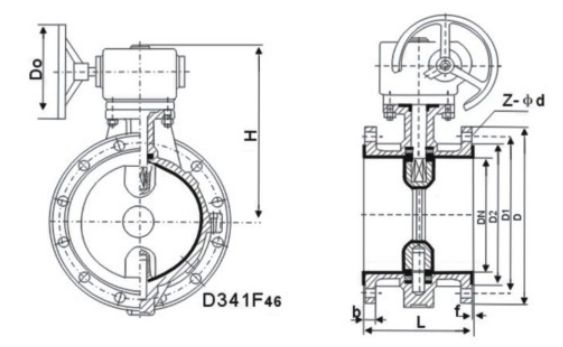

法蘭式襯F4蝶閥 結構圖

法蘭式襯F4蝶閥 安裝尺寸

公稱通徑 Nominal ameter		主要尺寸Main Dimensions														參考值Reference
		L	D	D1	D2	f	b	Z- φd	L	D	D1	D2	f	b	Z- φd	Do	H
mm	Inch	PN0.6MPa							PN1.0MPa
40	11/2	106	130	100	80	3	17	4-14	106	150	110	85	3	19	4-18	150	140
50	2	108	140	110	90	3	17	4-14	108	165	125	100	3	21	4-18	150	140
65	21/2	112	160	130	110	3	17	4-14	112	185	145	120	3	21	4-18	150	150
80	3	114	190	150	125	3	19	4-18	114	200	160	135	3	21	8-18	150	165
100	4	127	210	170	145	3	19	4-18	127	220	180	155	3	23	8-18	200	180
125	5	140	240	200	175	3	20	8-18	140	250	210	185	3	23	8-18	200	200
150	6	140	265	225	200	3	21	8-18	140	285	240	210	3	25	8-23	280	220
200	8	152	320	280	255	3	23	8-18	152	340	295	265	3	25	8-23	280	270
250	10	165	375	335	310	3.5	26	12-18	165	395	350	320	3.5	28	12-23	200	320
300	12	178	440	395	363	3.5	26	12-23	178	445	400	370	3.5	28	12-23	240	330
350	14	190	490	445	413	4	26	12-23	190	505	460	430	4	28	16-23	240	385
400	16	216	540	495	463	4	26	16-23	216	565	515	480	4	28	16-26	280	430
450	18	222	595	550	518	4	26	16-23	222	615	565	530	4	30	20-26	280	480
500	20	229	645	600	568	4	28	20-23	229	670	620	580	4	30	20-26	320	540
600	24	267	755	705	667	5	30	20-26	267	780	725	680	5	34	20-30	320	610
700	28	292	860	810	772	5	30	24-26	292	895	840	795	5	36	24-30	360	650
800	32	318	975	920	878	5	30	24-30	318	1015	950	900	5	38	24-33	360	710
900	36	330	1075	1020	980	5	32	24-30	330	1115	1050	1000	5	40	28-33	380	780
1000	40	410	1175	1120	1080	5	32	28-30	410	1230	1160	1115	5	42	28-36	400	900
1200	48	470	1405	1340	1295	5	32	32-33	470	1455	1380	1330	5	44	32-39	400	1050
mm	nch	PN1.6MPa							PN2.5MPa
40	11/2	106	150	110	85	3	19	4-14	106	150	110	85	3	19	4-18	150	140
50	2	108	165	125	100	3	21	4-18	108	165	125	100	3	21	4-18	150	140
65	21/2	112	185	145	12	3	21	4-18	112	185	145	120	3	23	8-18	150	150
80	3	114	200	160	135	3	22	8-18	114	200	160	135	3	25	8-18	150	165
100	4	127	220	180	155	3	23	4-18	127	235	190	155	3	25	8-23	200	180
125	5	140	250	210	185	3	23	8-18	140	270	220	185	3	27	8-27	200	200
150	6	140	285	240	210	3	25	8-23	140	300	250	210	3	29	8-27	280	220
200	8	152	340	295	265	3	25	12-27	152	360	310	275	3	31	12-27	280	270
250	10	165	405	355	320	3.5	28	12-27	165	425	370	330	3.5	34	12-30	200	320
300	12	178	460	410	370	3.5	30	12-27	178	485	430	390	3.5	36	12-30	240	330
350	14	190	520	470	430	4	32	16-27	190	555	490	450	4	40	16-33	240	385
400	16	216	580	525	480	4	34	16-30	216	620	550	505	4	42	16-36	280	430
450	18	222	640	585	550	4	42	20-30	222	670	600	550	4	48	20-36	280	480
500	20	229	715	650	610	5	42	20-33	229	730	660	610	4	48	20-36	320	540
600	24	267	840	770	720	5	48	20-36	267							320	610
700	28	292	910	840	759	5	48	24-36	292							360	650
800	32	318	1025	950	900	5	48	24-39	318							360	740
900	36	330	1125	1050	1000	5	50	28-39	330							380	780
1000	40	410	1255	1170	1110	5	50	28-42	410							400	900
1200	48	470	1485	1390	1330	5	50	32-48	470							400	1050
